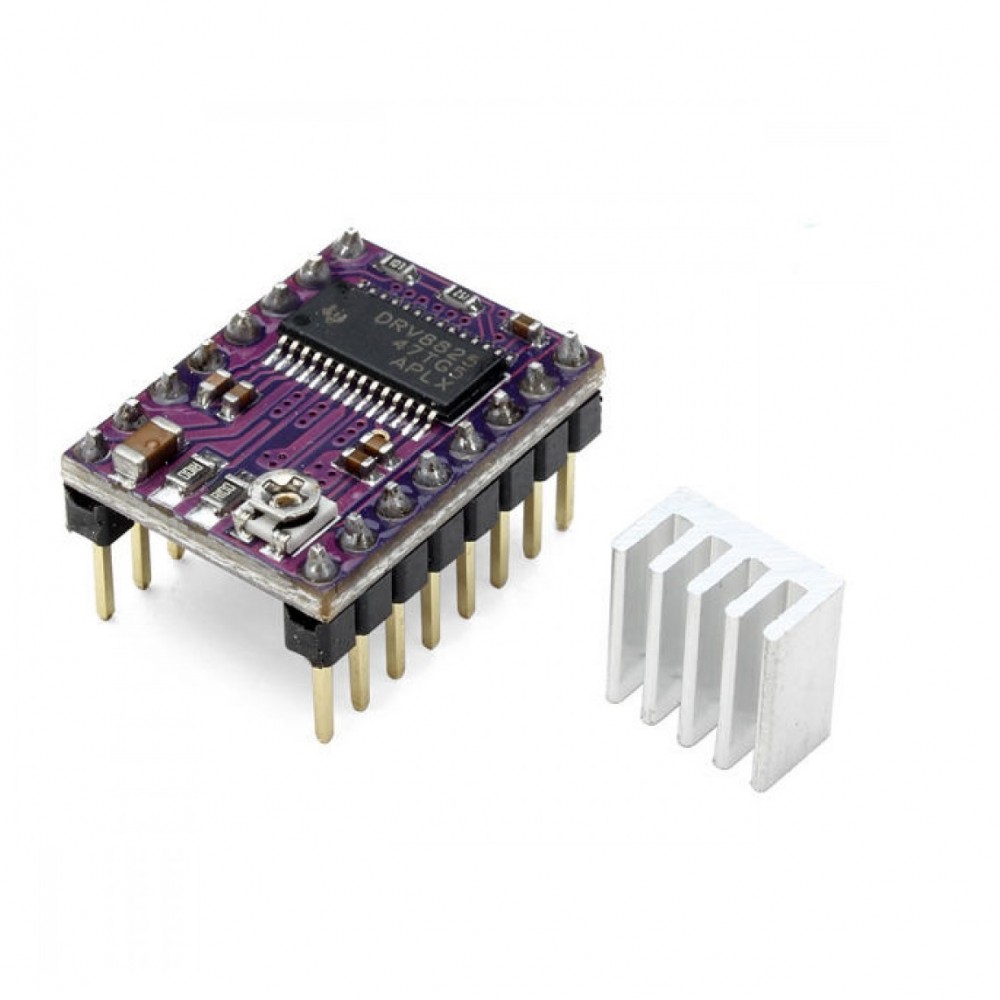

El driver motor paso a paso DRV8825, permite controlar motores motores paso a paso bipolares de hasta 2.5A. Basado en el chip DRV88225 de Texas Instruments, es una mejora o evolución comparado al chip A4988. Ampliamente utilizado con placas de control de impresoras 3D y Máquinas CNC Open Source, como: RAMPS y CNC Shield. El Driver DRV8825 es pin-compatible con el Driver A4988, lo que significa que puede usarse como reemplazo directo de mejor rendimiento.
El driver motor paso a paso DRV8825, Permite regular la corriente máxima de salida por medio de un potenciómetro. Además posee seis resoluciones diferentes de microstepping (máx. 1/32). Trabaja con voltajes de alimentación entre 8.2V a 45V, puede suministrar 1.5A por bobina sin usar ventilación forzada o un disipador y soporta picos de corriente de hasta 2.5A. Para manejar el driver solo son necesarios 2 pines, uno para la dirección de giro (DIR) y otro para dar el paso (STEP). El pin Enable debe estar conectado a Tierra (GND) para que el motor funcione. El microstepping se configura con los pines MS1, MS2 y MS3 de acuerdo a la tabla del fabricante.
